| ब्रांड नाम: | TICO |
| मॉडल संख्या: | एसटीसी-डीवाईजी-400आरएस |
| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 12~17 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी |

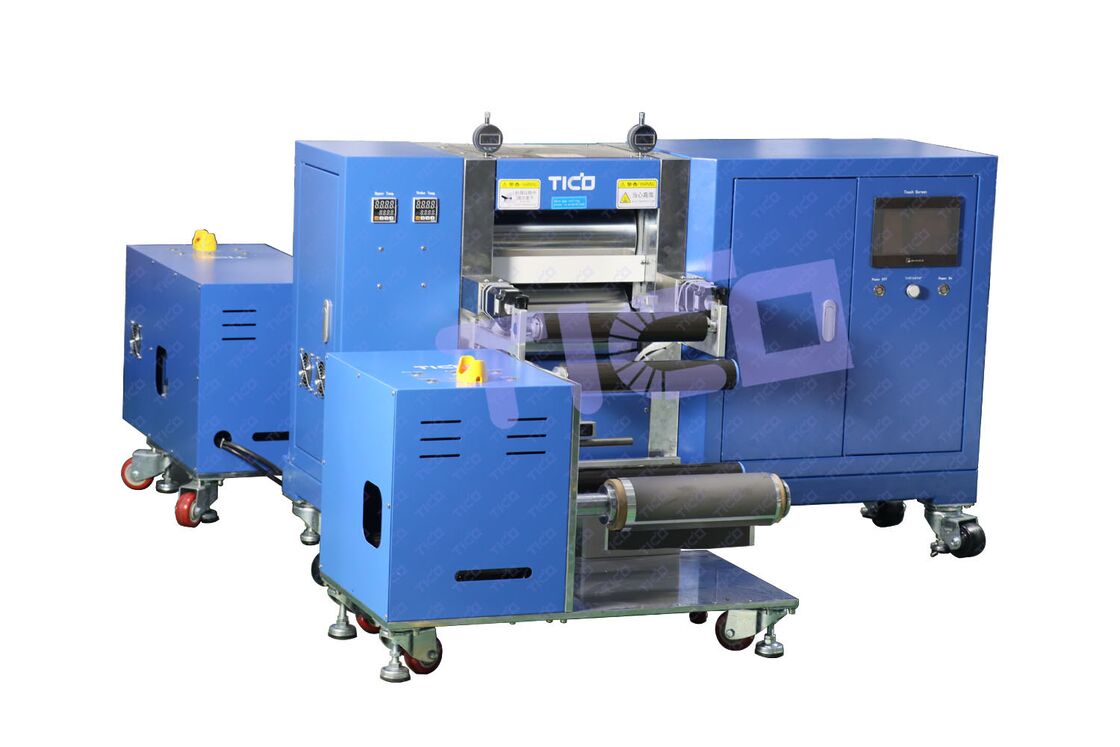

400 मिमी चौड़ाई गर्मी हाइड्रोलिक कैलेंडर मशीन विंडर और अनविंडर के साथ
संक्षिप्त परिचय
यह उपकरण बैटरी कैथोड और एनोड इलेक्ट्रोड का उच्च परिशुद्धता वाले रोल प्रेसिंग करता है। यह उच्च रोल प्रेस बल और लगातार रोल प्रेस गैप की आवश्यकता वाली प्रक्रियाओं के लिए उपयुक्त है।एक समान तापमान वितरण सुनिश्चित करने के लिए रोलर्स में रखा हीटिंग ट्यूबथर्मोस्टैट तापमान को सटीक रूप से नियंत्रित कर सकता है। घुमावदार और अनवॉल्डिंग तंत्र निरंतर उत्पादन को सक्षम करता है, जिससे इलेक्ट्रोड रोल प्रेस की दक्षता में काफी सुधार होता है।मशीन दोनों क्षैतिज और ऊर्ध्वाधर रोल प्रेस एकरूपता में उत्कृष्टयह बैटरी उत्पादन प्रक्रियाओं को अनुकूलित करने के लिए शोधकर्ताओं और निर्माताओं के लिए एक अपरिहार्य उपकरण बन जाता है।
प्रमुख विशेषताएं
● दबाव प्रदान करने के लिए एक सर्वो-ड्राइव इलेक्ट्रिक तेल पंप का प्रयोग किया जाता है, जिसमें उच्च दबाव नियंत्रण सटीकता और स्थिर संचालन है।
● एक सर्वो-मोटर नियंत्रित कंक्रीट ब्लॉक तंत्र के माध्यम से अंतराल को समायोजित किया जाता है, जो उच्च सटीकता और संचालन में आसानी सुनिश्चित करता है।
● रोल सब्सट्रेट के निरंतर रोल प्रेसिंग के लिए रोलिंग और अनरोलिंग तंत्र से लैस।
● ऊपरी और निचले रोलर्स में इनबिल्ट हीटिंग ट्यूब होते हैं, थर्मोस्टैट द्वारा तापमान नियंत्रित किया जाता है और डिजिटल रूप से प्रदर्शित किया जाता है।
● रोल को दबाने के बाद रोल की सामग्री के किनारों को साफ रखने के लिए रोलिंग और अनरोलिंग यंत्रों में स्वचालित सुधार यंत्र लगे हुए हैं।
● मशीन में एक सर्वो टॉर्क मोटर है ताकि यह सुनिश्चित किया जा सके कि निरंतर तनाव फ़ंक्शन द्वारा सामग्री कसकर घुमाई जाए।
● उच्च सटीकता और स्थिरता सुनिश्चित करने के लिए एकीकृत गैन्ट्री फ्रेम, सीएनसी सटीक प्रसंस्करण।
● रोलर्स को उच्च आंतरिक और बाहरी कठोरता और उत्कृष्ट घर्षण प्रतिरोध सुनिश्चित करने के लिए कई उपचार किए जाते हैं।
● हाइड्रोलिक संतुलित रोल प्रेसिंग तंत्र, स्थिर दबाव पकड़ और क्षैतिज और ऊर्ध्वाधर रोल प्रेसिंग की अच्छी एकरूपता का पेटेंट डिजाइन अपनाना।
● ढलान वाले ब्लॉक प्रकार के रोलर गैप समायोजक उपकरण, और रोलर गैप डिजिटल डिस्प्ले है।
● पीएलसी और एचएमआई ऑपरेशन, प्रत्येक पैरामीटर को सेट करने के लिए सुविधाजनक।
● रोलर्स की सतह को कठोर क्रोम लेपित किया गया है, जिससे जंग का प्रतिरोध और रखरखाव आसान हो जाता है।
● रोल प्रेसिंग बल अधिग्रहण और भंडारण कार्यों के साथ डिज़ाइन की गई मशीन सटीक नियंत्रण और विश्लेषण के लिए रोल प्रेसिंग बल वक्रों की निगरानी और रिकॉर्ड कर सकती है।
तकनीकी मापदंड
| मॉडल | STC-DYG-400RS |
| वोल्टेज | AC220V±10%, 50Hz |
| शक्ति | 7 किलोवाट |
| रोल प्रेसिंग गति | 0.3 ~ 4m/min |
| रोलर का आकार | Φ200mm*W400mm |
| सब्सट्रेट की चौड़ाई | अधिकतम 350 मिमी |
| रोल प्रेसिंग की सटीकता | ±3μm |
| रोल प्रेसिंग गैप | 0~3 मिमी समायोज्य, |
| अंतर समायोजन की सटीकता | 0.001 मिमी, टचस्क्रीन पर प्रदर्शित |
| डायल सूचक | डिजिटल डायल संकेतक अंतर प्रदर्शित करता है, सटीकता 0.001 मिमी |
| रोल प्रेसिंग तापमान |
ऊपरी और निचले रोलर्स हीटिंग, RT 130°C समायोज्य, डिजिटल डिस्प्ले |
| तापमान नियंत्रण की सटीकता | ±2°C |
| रोलर की सतह की कठोरता | 0.2μm |
| रोलर अधिकतम खोलना | 3 मिमी |
| रोल प्रेसिंग मोटर | 1.5KW AC वैरिएबल फ्रीक्वेंसी मोटर |
| रोलर सामग्री |
9Cr3Mo; सतह पर चढ़ाई हार्ड क्रोम मोटाई ≥ 0.15 मिमी |
| रोलर कठोरता |
सतह कठोरताः HRC65~70 कठोरता परत मोटाईः ≥15 मिमी सर्कल रन-आउट ±2μm से बेहतर है |
| रोल प्रेसिंग बल | 0~50T |
| दबाव सटीकता | ±0.5T |
| घुमावदार और अनविंडर तंत्र |
तनाव नियंत्रण कार्य, खोलना और घुमावदार सुधार समारोह के साथ सुसज्जित हैं, सही संरेखण ± 0.5 मिमी है |
| वाइंडर और अनवाइंडर रोलर का व्यास | 250 मिमी |
| हवा से फुलाने योग्य शाफ्ट | 3 इंच |
| परिचालन वातावरण |
परिवेश का तापमानः 25±3°C आर्द्रताः 30~90RH, कोई कंपन और विद्युत चुम्बकीय हस्तक्षेप नहीं |
| हाइड्रोलिक तेल माध्यम | 68# एंटी वेयर हाइड्रोलिक ऑयल |
| हाइड्रोलिक सिलेंडर | φ125mm*2pcs, 10mm स्ट्रोक |
| सुरक्षा संरक्षण | इनफ्यूड सुरक्षा गार्ड, आपातकालीन स्टॉप बटन |
| कैस्टर | आसान ले जाने के लिए रोलर्स से लैस |
| स्थापना स्थान का आयाम | L1950 * W1630 * H1170 मिमी (सजावट और घुमावदार और unwinder शामिल) |
| कुल वजन | 1000 किलो |
