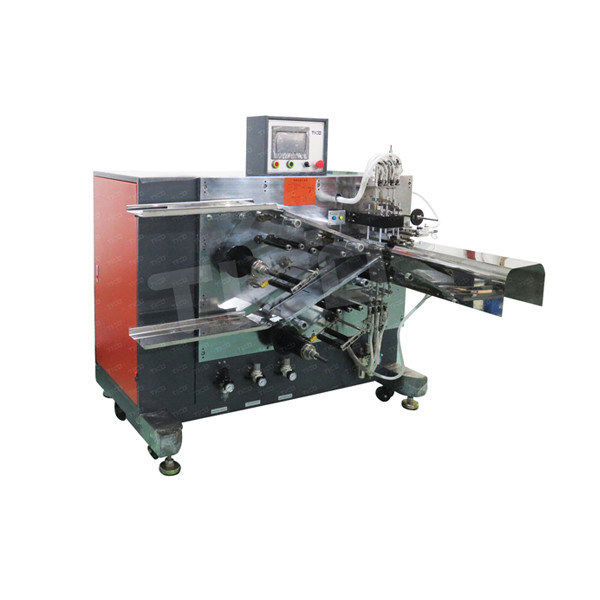

सुपरकंडेसिटर के लिए अर्ध-स्वचालित वाइंडिंग मशीन

संक्षिप्त परिचय

इसका प्रयोग बेलनाकार सेल को घुमाव देने के लिए किया जाता है।इलेक्ट्रोड को घुमावदार भाग पर लोड करें, अलगावकर्ता के साथ घुमावदार, टेप चिपकाने और अनलोडिंग स्वचालित रूप से समाप्त हो जाएगा।

विशेषताएं

●एकल सुई संरचना को अपनाया गया है।

●मैन्युअल लोडिंग, ऑटोमैटिक वाइंडिंग, ऑटोमैटिक टेप चिपकाना और ऑटोमैटिक अनलोडिंग।

●टेप क्षैतिज रूप से चिपकाया जाता है (टॉप टेप ध्रुवीय कान के लंबवत है), टेप सपाट है,और चिपकने वाला टेप की स्थिति स्थिति को बदलने के बिना सटीक रूप से नियंत्रित किया जा सकता है.

●घुमाव की गति समायोज्य है।

●तनाव को समायोजित किया जा सकता है।

घुमावदार प्रक्रिया

a) विभाजक को पूर्व-लूप देना: दांत वाली चाकू प्रक्रिया का उपयोग करके पूर्व-लूप विभाजक की लंबाई को बचाया जा सकता है।

b) नकारात्मक इलेक्ट्रोड में खींचें, नकारात्मक इलेक्ट्रोड को घुमावदार भाग में मैन्युअल रूप से मार्गदर्शन करें; सकारात्मक इलेक्ट्रोड में खींचें, सकारात्मक इलेक्ट्रोड को घुमावदार भाग में मैन्युअल रूप से मार्गदर्शन करें;

ग) घुमावदार;

(घ) स्थानांतरण स्टेशन;

e) कट सेपरेटर, अंत टेप और अनलोडिंग सामग्री।

तकनीकी पैरामीटर

सामग्री के आकार की आवश्यकता

घुमाव की सटीकता:

जब इलेक्ट्रोड निम्नलिखित शर्तों को पूरा करता हैः

इलेक्ट्रोड चौड़ाई सहिष्णुता ± 0.2 मिमी से कम; "एस" इलेक्ट्रोड की झुकने की त्रुटि से कम है

± 1 मिमी/500 मिमी

विभाजक की टॉवर आकार त्रुटि ± 0.2 मिमी से कम है;

घुमाव की सटीकता निम्नलिखित आवश्यकताओं को पूरा कर सकती हैः विभाजक संरेखण त्रुटि से कम है

± 0.5 मिमी; इलेक्ट्रोड संरेखण त्रुटि ± 0.5 मिमी से कम है; तैयार उत्पाद अनुभाग का संरेखण ± 0.5 मिमी है।

वारंटी

घुमावदार मशीन के लिए 1 वर्ष की जीवनकाल की गारंटी;

घुमावदार पिन और विभाजक कटर के लिए 3 महीने की वारंटी;

फोटोइलेक्ट्रिक आंख के लिए 6 महीने।
